En Python, comme dans les autres langages de programmation, une comparaison ou un test d’égalité est une expression qui peut être soit vraie, soit fausse. Les deux résultats possibles, vrai et faux, s’appellent des valeurs booléennes.
Ce terme tire son nom du mathématicien Georges Boole qui a défini, entre autre, une représentation des opérations logiques à l'aide d'opérations mathématiques. Cette modélisation s'appelle l'algèbre de Boole et elle est à la base du fonctionnement de tous les circuits électroniques, et donc des ordinateurs.
George Boole (1815-1864)
Crédit : Voir la page pour l'auteur, Domaine public, via Wikimedia Commons
Dans l'algèbre de Boole, il n'existe que deux éléments : 0 et 1. C'est pourquoi les valeurs booléennes sont également notées 0 (pour faux) et 1 (pour vrai) et on nous allons voir que l'on peut effectuer des opérations sur ces booléens.
Les ordinateurs, qui manipulent uniquement des bits 0 et 1, s'appuient sur la théorie de Boole pour effectuer des opérations logiques grâce à des opérateurs booléens qui sont réalisés par des circuits électroniques que l’on appelle des portes logiques (ou portes booléennes).
Nous allons d'abord évoquer les opérateurs booléens qui permettent de faire des opérations logiques sur les booléens, puis nous parlerons des circuits électroniques d'un ordinateur qui réalisent effectivement les opérations correspondantes.
Un opérateur booléen (on dit aussi fonction booléenne) est une fonction mathématique prenant en entrée un ou plusieurs booléens et donnant en sortie un unique booléen.
Il existe différents opérateurs booléens mais nous allons nous concentrer principalement sur trois d’entre eux, à partir desquels on peut construire tous les autres : non, ou et et.
Comme les booléens sont en nombre fini, on peut représenter chaque opérateur booléen par ce qu’on appelle une table de vérité, qui n’est autre qu’un tableau dans lequel on indique tous les cas possibles d’entrée(s) et de sortie(s).
C’est un opérateur qui transforme vrai en faux et inversement. Sa table de vérité est donc :
| a | non a |
|---|---|
| 0 | 1 |
| 1 | 0 |
L'opérateur ou s'applique à deux booléens, notés ici a et b. On note a ou b le résultat de l’opération, et a ou b est vrai si et seulement si a est vrai ou b est vrai (ou si les deux sont vrais). Sa table de vérité est donc :
| a | b | a ou b |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
L'opérateur et s'applique à deux booléens a et b. On note a et b le résultat de l’opération, et a et b est vrai si et seulement si a est vrai et b est vrai. Sa table de vérité est donc :
| a | b | a et b |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
L'opérateur xor (pour exclusive or) signifie « ou exclusif ». Il possède deux booléens a et b en entrée et a xor b est vrai si et seulement si a est vrai et b est vrai, mais pas si les deux sont vrais. Sa table de vérité est donc :
| a | b | a xor b |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
Cet opérateur est très utilisé en informatique également (par exemple pour chiffrer des messages ou pour déterminer si deux ordinateurs appartiennent au même sous-réseau ; ceci sera abordé en classe de Terminale).
Une expression booléenne est une expression faisant intervenir des opérateurs booléens et des booléens.
Par exemple, si a et b sont des booléens, alors non(non a ou non b) est une expression booléenne. Si on veut connaître la table de vérité de cette expression booléenne, il suffit de la construire étape par étape :
| a | b | non a | non b | non a ou non b | non(non a ou non b) |
|---|---|---|---|---|---|
| 0 | 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 | 1 |
Explications :
On se rend compte que la table de vérité de non(non a ou non b) est identique à celle de a et b, cela veut dire que : non(non a ou non b) = a et b
En particulier, cela signifie qu’il est possible d’exprimer l’opérateur et à partir des opérateurs non et ou; et donc qu’en réalité on peut exprimer tous les opérateurs uniquement à partir des opérateurs non et ou.
L’opérateur xor, comme tous les autres, peut aussi être construit à partir des trois opérateurs précédents. En effet, on peut montrer que l’on a l’égalité suivante : a xor b = (a et non b) ou (non a et b) (sera fait en exercices).
Les booléens Vrai et Faux s'expriment respectivement en Python :
True et False1 et 0Les trois opérateurs non, et et ou peuvent être utilisés en Python, respectivement avec : not, and et or. On peut évaluer sans problème des expressions booléennes en Python :
>>> not True
False
>>> not False
True
>>> not 1 == 0
True
>>> True or False
True
>>> 0 or 0
False
>>> 1 and 1
True
>>> True and False
FalseOn peut bien sûr combiner plusieurs opérateurs :
>>> a = 2
>>> b = 3
>>> a > 0 and a < b
True
>>> (True and False) or (False and False)
False
>>> (a > 0 and not True) or (not True and a < b)
False
>>> (1 or 0) and (0 and 1)
0⚠️ Attention : L'opérateur and est prioritaire sur or. Ce qui fait qu'il n'est pas nécessaire d'écrire certaines parenthèses même si cela reste conseillé pour plus de clarté :
>>> True or True and False # équivaut à True or (True and False)...
True
>>> (True or True) and False
False
>>> True or (True and False) # ... comme vous pouvez le constater
True⚠️ Attention : L'opérateur not est quant à lui prioritaire sur les autres opérations :
>>> not False and False # équivaut à (not False) and False ...
False
>>> not (False and False)
True
>>> (not False) and False # ... comme vous pouvez le constater
FalseAu commencement était le transistor,
puis nous créâmes les portes booléennes
et, à la fin de la journée, les ordinateurs.
Concrètement, les ordinateurs sont capables d’effectuer des opérations logiques comme toutes celles que nous avons décrites. De plus, ils sont capables d’effectuer des opérations arithmétiques (additions, multiplications, etc.) également en utilisant des opérations logiques sur les bits. Nous allons voir comment dans cette dernière partie.
C’est l’invention du transistor qui a permis de construire des circuits logiques qui permettent de réaliser les opérations booléennes décrites plus haut (non, ou , et, etc.). Il a été inventé en 1947 par les américains John Bardeen, William Shockley et Walter Brattain.

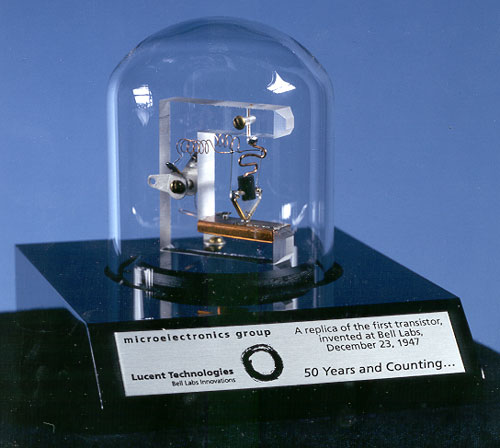

Réplique du premier transistor inventé en 1947
Crédit : Federal employee, Domaine public, via Wikimedia Commons
Quelques transistors
Crédit : ArnoldReinhold, CC BY-SA 3.0, via Wikimedia Commons
Les circuits électroniques d’un ordinateur sont en réalité composés d’un assemblage de transistors reliés entre eux. Ces circuits ne manipulent que des chiffres binaires : 0 correspond à une tension basse (proche de 0 volt) et 1 correspond à une tension haute (dont la valeur dépend du circuit).
Aujourd’hui, les transistors sont directement gravés dans des plaques de silicium des circuits intégrés et connectés directement entre eux. Un processeur actuel compte des millions, voire des milliards de transistors.
Un transistor est un composant électronique très simple qui se comporte comme un interrupteur qui laisse ou non passer le courant électrique. Dans le schéma ci-dessous, on a représenté un transistor relié à un générateur E dont la tension est haute (+ V volts). En réalité, il y a aussi des résistances pour éviter les court-circuits mais elles n'ont pas été représentées pour simplifier.
Schéma d'un transistor
Crédit : Modification personnelle du fichier créé par Pradana Aumars, CC0, via Wikimedia Commons
L'interrupteur est commandé par la broche A :
| Si A = 1 | Si A = 0 |
|---|---|
 |
 |
En connectant de la bonne manière des transistors entre eux, on obtient des circuits électroniques qui permettent à une machine de réaliser concrètement les opérateurs booléens vus précédemment (non, ou, et, ...). Ces circuits électroniques classiques s’appellent des portes logiques.
Chaque porte logique possède la même table de vérité que l’opérateur booléen qu’elle représente. On donne ci-dessous les symboles américains et européens des portes logiques (même si ce sont surtout les symboles américains qui sont utilisés).
Une porte logique NON est un circuit électronique dont la valeur en sortie est l'inverse de celle de son entrée. Cette porte peut être réalisée avec un simple transistor. En effet, comme nous l'avons vu avec le circuit précédent : si l'entrée A vaut 1 alors la sortie S vaut 0, et si l'entrée vaut 0 alors la sortie est égale à 1. Cela donne donc bien une porte NON.
| Symbole américain | Symbole européen |
|---|---|
 |
 |
Vérifiez, en cliquant sur l'entrée A, que la sortie correspond bien à la table de vérité de l'opérateur non.
Une porte logique OU est un circuit électronique qui réalise l'opérateur ou : autrement dit un circuit possédant deux entrées A et B (deux tensions, chacune étant soit haute soit basse) et dont la tension en sortie est égale à A ou B.
Le circuit ci-dessous, qui possède deux entrées A et B, et une sortie S, est une porte OU (les résistances n'ont pas été représentées) :
La sortie S vaut 0 si elle est reliée à la masse donc si transistor de droite est fermé, ce qui est le cas lorsque la valeur de C vaut 1. Pour que la valeur de C soit égale à 1, il faut que C ne soit pas relié à la masse donc que les transistors pilotés par les entrées A et B soient tous les deux ouverts, et donc que A et B valent tous les deux 0. Dans les autres cas, C est relié à la masse donc le transistor de droite est ouvert, ce qui implique que S reste sous tension haute.
En résumé :
Cela correspond donc bien à l'opérateur ou et donc le circuit est une porte OU.
Pour simplifier les schémas, on utilisera plutôt le symbole
qui n'est autre qu'une boîte contenant un circuit équivalent à celui proposé ci-dessus.
| Symbole américain | Symbole européen |
|---|---|
|
 |
Vérifiez, en cliquant sur les entrées A et B, que la sortie correspond bien à la table de vérité de l'opérateur ou.
Une porte logique ET est un circuit électronique qui réalise l'opérateur et : autrement dit un circuit possédant deux entrées A et B (deux tensions, chacune étant soit haute soit basse) et dont la tension en sortie est égale à A et B.
La porte ET est un circuit électronique qui peut être construit à partir des portes OU et NON (sera fait en exercice).
| Symbole américain | Symbole européen |
|---|---|
 |
 |
Vérifiez, en cliquant sur les entrées A et B, que la sortie correspond bien à la table de vérité de l'opérateur et.
Une porte logique XOR est un circuit électronique qui réalise l'opérateur xor : autrement dit un circuit possédant deux entrées A et B (deux tensions, chacune étant soit haute soit basse) et dont la tension en sortie est égale à A xor B.
La porte XOR est un circuit électronique qui peut être construit à partir des portes ET, OU et NON (sera fait en exercice).
| Symbole américain | Symbole européen |
|---|---|
 |
 |
Vérifiez, en cliquant sur les entrées A et B, que la sortie correspond bien à la table de vérité de l'opérateur xor.
Enfin, pour terminer nous allons voir qu’en combinant les portes logiques de la bonne façon on peut créer un circuit électronique qui permet de faire des additions.
En suivant le même principe, on peut créer d'autres circuits capables de soustraire, de multiplier, de diviser des nombres.
Le circuit suivant, composé d'une porte ET et d'une porte XOR, est un demi-additionneur permettant d'additionner deux bits.
Demi-additionneur (1 bit)
Crédit : Cburnett, CC BY-SA 3.0, via Wikimedia Commons
Il prend deux bits A et B en entrée, et possède deux sorties :
Sa table de vérité est la suivante :
| A | B | S | C |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
Cela correspond bien à l'addition car :
À faire
Réalisez le circuit du demi-additionneur avec le simulateur ci-dessous, puis vérifiez la table de vérité donnée ci-dessus en modifiant les valeurs des deux entrées. Pour ajouter les fils, il suffit de laisser cliquer d'une broche à une autre.
Pour obtenir un additionneur (sur 1 bit) complet, il faut une entrée supplémentaire : la retenue entrante (notée $\text{C}_\text{in}$ par la suite).
Ce circuit logique, dont le schéma est donné ci-dessous, possède :
Additionneur complet (1 bit)
Crédit : Cburnett, CC BY-SA 3.0, via Wikimedia Commons
À faire
En utilisant le schéma de l'additionneur et les tables de vérité des portes logiques OU, ET et XOR, complétez la table de vérité de l'additionneur ci-dessous.
Vous pouvez vérifier avec le simulateur de circuits en-dessous.
| A | B | $\text{C}_\text{in}$ | S | $\text{C}_\text{out}$ |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | ||
| 0 | 1 | 1 | ||
| 1 | 0 | 0 | ||
| 1 | 0 | 1 | ||
| 1 | 1 | 0 | ||
| 1 | 1 | 1 |
Table de vérité de l'additionneur
Réalisé avec le simulateur logic.modulo-info.ch.
Ouvrir ce circuit avec le simulateur
En combinant des circuits additionneurs 1 bit de ce type, on peut créer des additionneurs capables d'additionner sur le nombre de bits que l'on souhaite. Par exemple, dans le schéma ci-dessous permet de créer un additionneur sur 4 bits, en combinant 4 additionneurs 1 bit. Vous noterez qu'ici, plutôt que de reproduire quatre fois tout le circuit additionneur vu précédemment, on utilise le composant prédéfini du simulateur (où l'on retrouve les 3 entrées et les deux sorties).
Plus précisémenent, le circuit ci-dessous permet de faire l'addition de deux nombres $x = (x_4 \, x_3 \, x_2 \, x_1)_2$ et $y = (y_4 \, y_3 \, y_2 \, y_1)_2$ de 4 bits, le résultat de la somme étant égal à $s = (s_5 \, s_4 \, s_3 \, s_2 \, s_1)_2$.
Vous pouvez modifier les valeurs des bits d'entrée (en haut) pour vérifier que les sorties (en bas) correspondent bien à la somme. Par exemple, vérifiez que $(0110)_2 + (1011)_2$ est bien égal à $(10001)_2$ en observant bien la retenue sortante qui devient la retenue entrante de l'additionneur suivant.
Réalisé avec le simulateur logic.modulo-info.ch.
Ouvrir ce circuit avec le simulateur
Ce n'est pas du tout au programme, mais sachez qu'avec les portes logiques, on peut aussi créer des circuits qui stockent des informations. Par exemple, un verrou est un circuit permettant mémoriser des informations. Autrement dit, c'est un circuit qui permet, dans certaines conditions, de maintenir la valeur de sa sortie malgré des changements de valeurs d'entrée.
En assemblant des verrous, on peut réaliser des compteurs, des registres ou encore des mémoires. Par exemple, le verrou ci-dessous permet de mémoriser 1 bit en mémoire, et il s'agit juste d'une combinaison de portes logiques :
Un circuit verrou-D
Sur ce schéma, la porte
correspond à une porte logique NON OU (ou NOR en anglais, pour Not OR), qui n'est autre que la succession d'une porte OU puis d'une porte NON, donc équivalent à :
En pratique, lorsque l'entrée E est mise dans l'état 1, la valeur de l'entrée D (comme data) est mémorisée par le circuit et cette valeur peut être lue sur la sortie Q. Si on remet E à 0 et que l'on modifie la valeur de D, alors la sortie Q n'est pas modifiée, la valeur est donc bien mémorisée, jusqu'à ce que l'on provoque la mémorisation d'une nouvelle valeur en mettant E à 1.
Le circuit a été reproduit ci-dessous (sans la sortie $\overline{Q}$, qui n'a pas d'importance dans notre cas), cela vous permet de tester et comprendre ce principe de mémorisation.
Un circuit verrou-D
Réalisé avec le simulateur logic.modulo-info.ch
Ouvrir ce circuit avec le simulateur
Pour en savoir plus sur ces notions, vous pouvez lire le chapitre 15 (page 182) du livre suivant : Informatique et Sciences du Numérique, Gilles Dowek.
La vidéo ci-dessous est un excellent résumé sur les portes logiques :
Lien vers la vidéo : https://youtu.be/iTH39L2d7bg
Références :
Crédits : Les schémas des circuits et portes logiques dont la licence n'est pas précisée, sont soit sous licence CC0, soit dans le domaine public, soit une modification personnelle d'une telle image. En particulier, les schémas américains des portes logiques sont disponibles dans l'article Wikipédia sur les Portes logiques, les schémas européens sont accessibles en suivant ce lien : https://commons.wikimedia.org/wiki/Category:IEC_Logic_Gates.
Germain Becker, Lycée Emmanuel Mounier, Angers.
Voir en ligne : info-mounier.fr/premiere_nsi/types_base/booleens.php
