Algorithmes sur les arbres binaires

Introduction

Un arbre binaire (abrégé AB dans la suite) est un arbre dont les noeuds possèdent au plus deux fils. Ainsi, un arbre binaire non vide peut être définit comme un noeud, appelé racine possédant un sous-arbre gauche et un sous-arbre droit (éventuellement vides) qui sont eux-mêmes des arbres binaires.

Cette définition étant récursive, la plupart des traitements sur les AB sont naturellement récursifs : on traite un noeud courant et on demande à traiter les noeuds fils. On a déjà écrit de tels algorithmes pour calculer la taille ou la hauteur d'un AB (voir Thème 1 / Chapitre 5 : Les arbres). On ne s'était alors pas soucié de l'ordre dans lequel tous les noeuds étaient visités.

Dans ce chapitre, nous allons notamment voir des algorithmes permettant d'explorer, récursivement ou non, tous les noeuds d'un AB mais dans un ordre prédéfini. Nous verrons dans un second temps une structure de données appelée arbre binaire de recherche, qui est un AB particulier permettant de stocker des éléments de façon à rendre leur recherche très efficace par la suite.

Dans la suite, on utilise la classe Noeud écrite dans le chapitre sur les arbres (voir Thème 1) pour implémenter nos arbres binaires.

Voir la classe Noeud

class Noeud:
    """Pour manipuler des arbres binaires"""
    def __init__(self, e, g=None, d=None):
        self.etiquette = e
        self.gauche = g
        self.droit = d

    def est_feuille(self):
        return not self.gauche and not self.droit

    # Une représentation possible de l'arbre
    def __repr__(self):
        ch = str(self.etiquette)
        if self.gauche or self.droit:
            ch = ch + '-(' + str(self.gauche) + ',' + str(self.droit) + ')'
        return ch

Parcours d'un arbre binaire

Parcourir un arbre, c'est visiter tous ses noeuds, afin de pouvoir opérer une action tour à tour sur eux. Un parcours d'arbre définit dans quel ordre les noeuds sont visités.

Parcours en largeur d'abord

Exemple

Dans le cas d'un parcours de cet AB en largeur d'abord, les noeuds sont visités dans l'ordre : 2 - 8 - 9 - 4 - 5 - 3.

Un parcours en largeur d'abord n'est pas récursif.

Algorithme de parcours en largeur

On utilise ainsi la file pour y insérer et donc traiter (en défilant) tour à tour les noeuds, niveau par niveau.

Pour l'implémentation qui suit, notre file est implémentée par un objet d'une classe File (voir Thème 1).

Voir la classe File

class File:
    """Pour manipuler des files"""
    def __init__(self):
        self.contenu = []

    def enfiler(self, element):
        self.contenu.append(element)

    def defiler(self):
        return self.contenu.pop(0)

    def taille(self):
        return len(self.contenu)

    def __repr__(self):
        ch = ""
        for e in self.contenu:
            ch = ch + str(e) + ","
        ch = ch[:-1] # pour enlever la dernière virgule
        ch = "<" + ch + "<"
        return ch

def parcours_en_largeur(A):
    """Affiche les étiquettes de l'arbre binaire A selon un parcours en largeur."""
    F = File()
    F.enfiler(A)
    while F.taille() != 0:
        a = F.defiler()  # renvoie le sommet
        if a is not None:
            print(a.etiquette, end=" ")
            F.enfiler(a.gauche)
            F.enfiler(a.droit)

On peut vérifier en appliquant cette fonction à l'arbre de l'exemple précédent :

>>> A1 = Noeud(2, Noeud(8, Noeud(4), Noeud(5)), Noeud(9, None, Noeud(3)))
>>> A1
2-(8-(4,5),9-(None,3))

>>> parcours_en_largeur(A1)
2 8 9 4 5 3

Parcours en profondeur

Exemple

Voici l'ordre des noeuds visités dans les 3 ordres de parcours en profondeur :

• Parcours préfixe : 2 - 8 - 4 - 5 - 9 - 3
• Parcours infixe : 4 - 8 - 5 - 2 - 9 - 3
• Parcours suffixe : 4 - 5 - 8 - 3 - 9 - 2

Algorithmes de parcours en profondeur

Voici une fonction récursive qui implémente le parcours préfixe :

def parcours_prefixe(A):
    """Affiche les étiquettes de l'arbre binaire A selon un parcours préfixe."""
    if A is not None:
        print(A.etiquette, end=" ")  # étiquette affichée avant SAG et SAD
        parcours_prefixe(A.gauche)
        parcours_prefixe(A.droit)

>>> parcours_prefixe(A1)
2 8 4 5 9 3

Il suffit de changer l'ordre des lignes 4, 5 et dans le if pour retrouver les ordres infixe et suffixe de parcours des noeuds.

def parcours_infixe(A):
    """Affiche les étiquettes de l'arbre binaire A selon un parcours infixe."""
    if A is not None:
        parcours_prefixe(A.gauche)
        print(A.etiquette, end=" ")  # étiquette affichée entre SAG et SAD
        parcours_prefixe(A.droit)

def parcours_suffixe(A):
    """Affiche les étiquettes de l'arbre binaire A selon un parcours suffixe."""
    if A is not None:
        parcours_prefixe(A.gauche)
        parcours_prefixe(A.droit)
        print(A.etiquette, end=" ")  # étiquette affichée après SAG et SAD

>>> parcours_infixe(A1)
8 4 5 2 9 3
>>> parcours_suffixe(A1)
8 4 5 9 3 2

Recherche dans un AB

Pour vérifier sur une étiquette e est présente dans un noeud d'un arbre binaire A, il faut le parcourir (en largeur ou en profondeur). Dans le pire cas, c'est-à-dire si l'étiquette est absente, il faut bien regarder tous les noeuds pour conclure. Ainsi, pour un arbre binaire de $N$ noeuds, l'algorithme de recherche a un coût en temps de l'ordre de $N$ (noté $O(N)$).

Morale :

• La recherche dans un arbre binaire prend un temps similaire à la recherche dans un tableau ou dans une liste.
• Mais dans un tableau, on a vu que sous hypothèse de tri, on pouvait faire mieux : une recherche dichotomique ! (voir programme de Première NSI).
• Peut-on faire de même dans un arbre binaire ? Autrement dit, quelle hypothèse d'ordre faire pour permettre une recherche plus efficace ? Réponse : oui, en utilisant des arbres binaires de recherche

Arbre binaire de recherche

Le schéma suivant permet de retenir ce qu'est un ABR :

Schéma d'un ABR

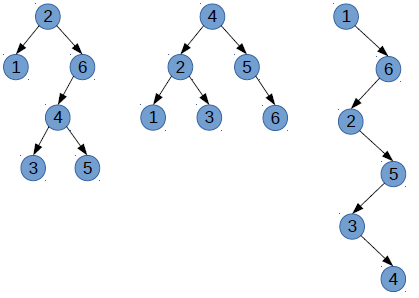

Exemples : Voici quelques exemples d'ABR :

On implémente l'arbre de gauche par l'objet A2 de la classe Noeud ci-dessous :

>>> A2 = Noeud(2, Noeud(1), Noeud(6, Noeud(4, Noeud(3), Noeud(5))))
>>> A2
2-(1,6-(4-(3,5),None))

Rechercher une clé dans un ABR

La propriété d'ordre en chaque noeud d'un ABR assure qu'il existe un unique chemin pour toute clé stockée : la comparaison en chaque noeud indique si la recherche doit être poursuivie à gauche ou à droite. La recherche est fructueuse si la clé est trouvée en un noeud; infructueuse s'il est aboutit à un sous-arbre vide.

Cela permet d'écrire facilement l'algorithme récursif de recherche d'une clé dans un ABR :

def etq_presente(A, e):
    """Renvoie True si l'étiquette e est présente dans l'ABR A, et False sinon."""
    if A is None:
        return False
    if e == A.etiquette:
        return True
    elif e < A.etiquette:
        return etq_presente(A.gauche, e)
    else:
        return etq_presente(A.droit, e)

Exemples :

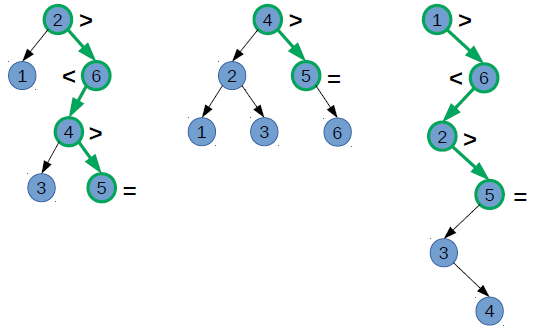

• etq_presente(A, 5) renvoie Vrai dans les trois cas :

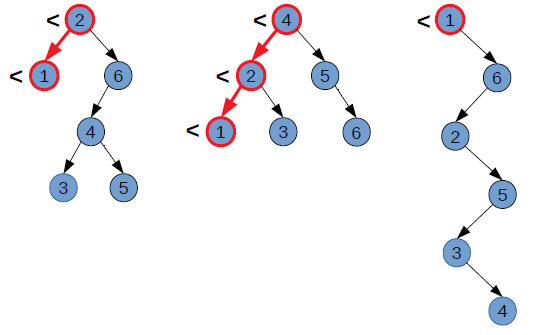

• etq_presente(A, 0) renvoie Faux dans les trois cas :



Par exemple, dans l'abre de gauche A2 :

>>> etq_presente(A2, 5)
True
>>> etq_presente(A2, 0)
False

Remarques : La propriété d'ordre sur les clés d'un ABR implique :

• que l'on trouve le minimum en se déplaçant systématiquement à gauche : le dernier noeud atteint avant un sous-arbre gauche vide est le minimum ;
• que l'on trouve le maximum en se déplaçant systématiquement à droite : le dernier noeud atteint avant un sous-arbre droit vide est le maximum ;
• que le parcours par ordre infixe d'un ABR donne les clés dans l'ordre croissant.

Insérer une clé dans un ABR

Le principe de l'ajout d'une clé est simple : pour que l'élément que l'on va ajouter soit retrouvé lors d'une future recherche, il faut l'insérer à l'endroit où conduira cette recherche. Cela conduit à suivre un chemin unique dans l'ABR et on insère le nouveau noeud avec la clé dès qu'on aboutit à un sous-arbre vide.

On présente ici une version qui renvoie un nouvel arbre à chaque insertion car elle est simple à écrire et permet de gérer facilement le cas de l'insertion dans un arbre vide représenté par None.

On peut écrire des versions avec modification en place de l'arbre passé en argument mais cela rend l'algorithme plus long à écrire et on doit réserver un cas particulier pour l'insertion dans un arbre vide (voir exercices).

Insérer une clé e dans un ABR A revient à construire un ABR qui contient e et toutes les clés de A. Le principe est relativement simple :

• si l'ABR est vide, on construit un ABR possédant un unique noeud de clé e.
• si e est inférieure ou égale à l'étiquette de A il faut insérer la clé dans le sous-arbre gauche de A ce qui revient à créer un nouvel ABR dont :
  • l'étiquette est celle de A (inchangée) ;
  • le sous-arbre gauche est le sous-arbre gauche de A dans lequel on insère la clé e ⇒ appel récursif
  • le sous-arbre droit est celui de A (inchangé).
• si e est strictement supérieure à l'étiquette de A il faut insérer la clé dans le sous-arbre droit de A en procédédant de manière similaire.

On aboutit à la fonction ajouter suivante :

def ajouter(A, e):
    """Renvoie un nouvel ABR contenant les clés de l'ABR A ainsi que la clé e."""
    if A is None:
        return Noeud(e, None, None)
    elif e <= A.etiquette:
        return Noeud(A.etiquette, ajouter(A.gauche, e), A.droit)
    else:
        return Noeud(A.etiquette, A.gauche, ajouter(A.droit, e))

Remarques et exemples :

• L'insertion revient à créer une feuille.

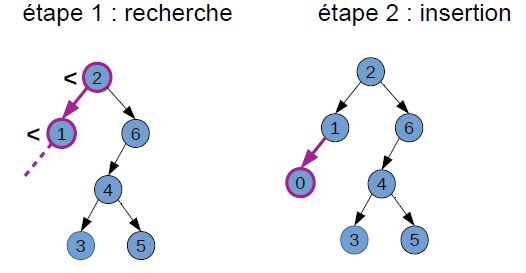

  Par exemple, ajouter(A, 0) :

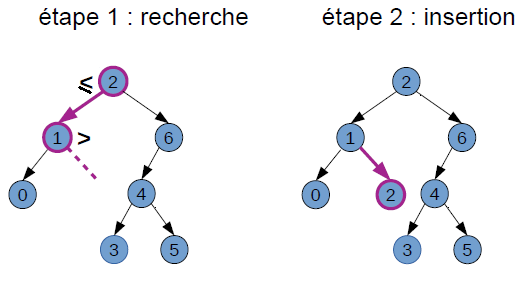

• Même en cas d'égalité, on descend toujours jusqu'à un sous-arbre vide.
  Par exemple, ajouter(A, 2) :



>>> A2 = Noeud(2, Noeud(1), Noeud(6, Noeud(4, Noeud(3), Noeud(5))))
>>> A2 = ajouter(A2, 0)
>>> A2
2-(1-(0,None),6-(4-(3,5),None))
>>> A2 = ajouter(A2, 2)
>>> A2
2-(1-(0,2),6-(4-(3,5),None))

Complexités (temporelles)

Coût de la recherche

La recherche d'une clé dans un ABR conduit, dans le pire cas, à parcourir un chemin de la racine jusqu'à une feuille. Le coût de cet algorithme est donc de l'ordre de la hauteur $H$ de l'arbre (= profondeur maximale des feuilles).

Rappel : On a vu (voir Thème 1 / Chapitre 5 : Les arbres) que la hauteur $H$ d'un arbre binaire à $N$ noeuds vérifie :

$$ \left \lfloor \log_2(N) \right \rfloor \leq H \leq N - 1,$$

où $\left \lfloor \log_2(N) \right \rfloor$ est la partie entière du logarithme en base 2 de $N$ , c'est-à-dire le nombre de bits nécessaires à son écriture en base 2 diminué d'une unité (c'est la définition des informaticiens).

Plus précisément, si l'arbre est parfait (tous les niveaux sont remplis) on a $H = \left \lfloor \log_2(N) \right \rfloor$ et si l'arbre est filiforme alors $H = N - 1$.

Ainsi, le coût de la recherche est de l'ordre de :

• $N$ si l'arbre est filiforme, soit comme la recherche dans un tableau ou dans une liste ;
• $\log_2(N)$ si l'arbre est parfait, soit le même coût que la recherche dichotomique dans un tableau trié.

Moralité : Dans le cas où l'AB est bien équilibré, la recherche est donc efficace, comme une recherche dichotomique dans un tableau trié. En effet, la structure de l'ABR est similaire à l'organisation d'un tableau (ou liste) trié(e).

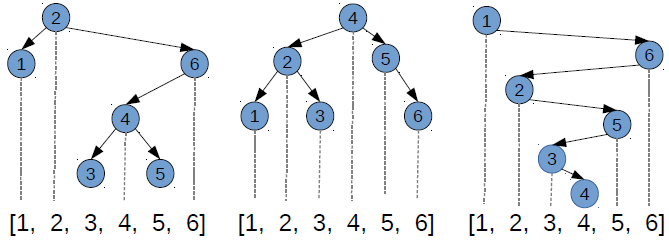

Faire une recherche dans un ABR, c'est faire une recherche dans un tableau trié en sautant aux indices correspondant. Si l'ABR est équilibré c'est équivalent à la recherche dichotomique.

Coût de l'insertion

L'insertion d'une clé se fait au niveau d'une feuille, ce qui conduit toujours à parcourir un chemin de la racine jusqu'à une feuille. On en déduit que le pire cas est égal au meilleur cas et que le coût de l'insertion est donc le même que celui de la recherche : de l'ordre de $\log_2(N)$ dans le cas d'un AB bien équilibré.

Bilan

• On peut parcourir un AB pour visiter tous ses noeuds. Il existe plusieurs parcours possibles : le parcours en largeur d'abord ou les parcours en profondeur selon l'ordre préfixe, infixe ou suffixe.
• Les arbres binaires de recherche sont des arbres binaires dans lesquels les étiquettes des noeuds, appelées clés, respectent une relation d'odre : chaque noeud possède une étiquette de valeur supérieure ou égale à toutes celles de son sous-arbre gauche et strictement supérieure à toutes celles de son sous-arbre droit.
• Les algorithmes de recherche ou d'insertion dans un ABR se rapprochent de la recherche dichotomique : en partant à droite ou à gauche à chaque étape, on élimine à chaque fois toute une partie de l'arbre.
• Le coût de la recherche ou de l'insertion dans un ABR à $N$ noeuds dépend de sa structure car celui-ci est de l'ordre de sa hauteur $H$. Si l'arbre est filiforme on ne gagne rien par rapport à la recherche ou l'insertion dans un tableau ou dans une liste car $H$ est de l'ordre de $N$. En revanche, si l'arbre est bien équilibré, la recherche et l'insertion deviennent efficaces car on élimine à chaque fois la moitié des noeuds environ et donc $H$ est de l'ordre de $\log_2(N)$.
• Il existe des techniques (hors programme NSI) qui permettent de maintenir l'arbre équilibré lors des insertions. Cela fait des ABR des structures de données efficaces pour rechercher et insérer des données.

---

Références :

• Equipe éducative DIU EIL, Université de Nantes.
• Livre Spécialité Numérique et sciences informatiques : 24 leçons avec exercices corrigés - Terminale, éditions Ellipses, T. Balabonski, S. Conchon, J.-C. Filliâtre, K. Nguyen. Site du livre : http://www.nsi-terminale.fr/.

---

Germain BECKER, Lycée Mounier, ANGERS

Ressource éducative libre distribuée sous Licence Creative Commons Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 4.0 International
