Par groupe de 2 ou 3 élèves, vous allez incarner un routeur et disposerez donc d'une table de routage qu'il faudra mettre à jour selon le protocole décrit ci-dessous.
Protocole :
Tour n°0 (initialisation) : au démarrage, chaque routeur ne connaît que les réseaux dans lesquels il se trouve. Ces réseaux sont alors à une distance égale à 0 et il n'est pas nécessaire de passer par un autre routeur pour les atteindre.
Tours suivants : chaque routeur va prendre en photo la table de routage de ses voisins et met à jour la sienne en conséquence selon les règles suivantes :
✍️ Question 1 : Suivre ce protocole pour mettre progressivement à jour sa table routage.
Attention : pour simplifier, on ne demande que d'indiquer les noms des routeurs voisins (et pas leurs adresses IP) et on ne se préoccupe pas des interfaces (elles ne sont pas données).
Différences avec la réalité :
- On a supposé ici que tous les routeurs "arrivent" dans le réseau au même moment, et ont tous des tables de routage vides. Cette situation n'est pas vraiment réaliste puisqu'en général, les nouveaux routeurs arrivent dans un réseau existant, tous les autres ayant déjà des tables de routages complètes.
- En réalité chaque routeur envoie sa table de routage à ses voisins à intervalles réguliers
Le ptotocole que vous avez suivi pour mettre à jour votre table de routage, s'appelle protocole RIP.
🗣️ Question 2 : À votre avis, que se passe-t-il si un routeur tombe en panne ? Que se passe-t-il si un nouveau routeur est intégré dans le réseau ?
Voici le schéma du réseau de l'exercice 1.
Utilisez ce schéma pour compléter la table de votre routeur obtenue dans l'exercice 1, en indiquant les adresses IP des passerelles et en ajoutant la colonne Interface.

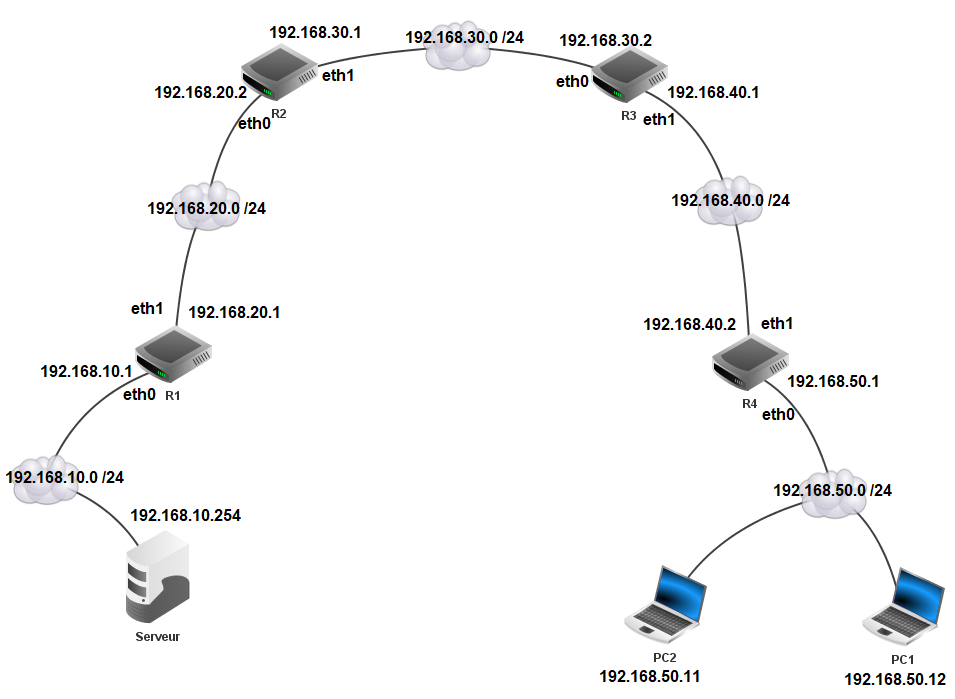

Considérons le réseau suivant dans lequel le protocole de routage est RIP.
Q1 : On suppose que les tables ont eu le temps de converger et qu'il n'y a pas de pannes. Donnez le contenu de la table de routage des routeurs R1 et R4.

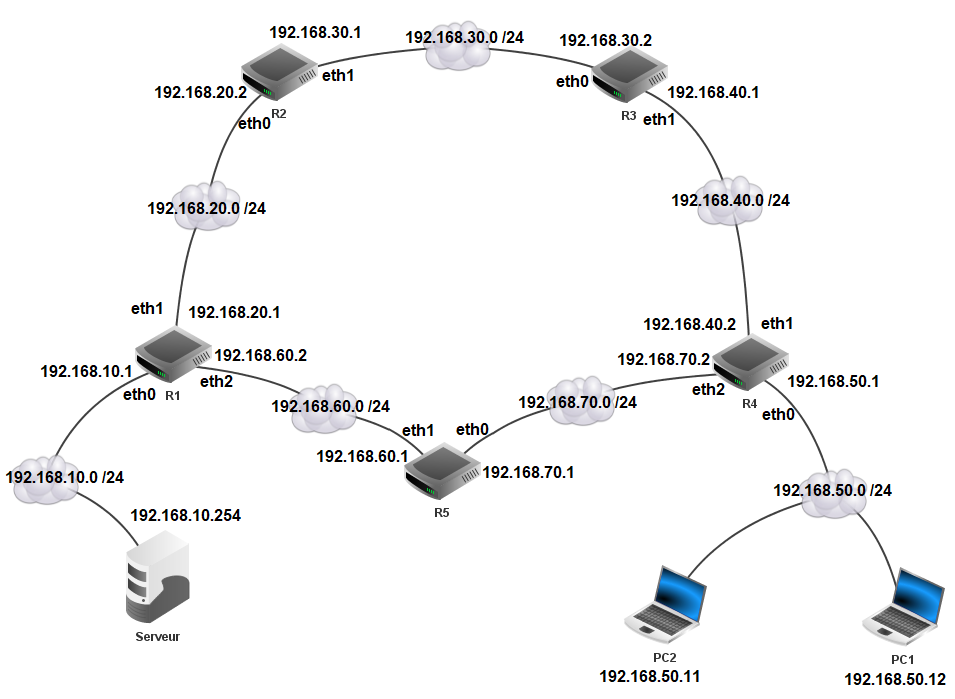

Q2 : On rajoute un routeur R5 dans le réseau comme ci-dessous.
Actualisez la table de routage de R5 en fonction des réponses de R1 et R4.
Q3 : R5 envoie ensuite sa table de routage à ses voisins pour qu'ils actualisent les leurs. Donnez les tables actualisées des routeurs R1 et R4.
Q4 : Les routeurs R1 et R4 ont modifié leur tables de routage et doivent propager l'information. À qui envoient-ils leur nouvelle table ? Les autres routeurs doivent-ils actualiser leurs tables ? Expliquer.

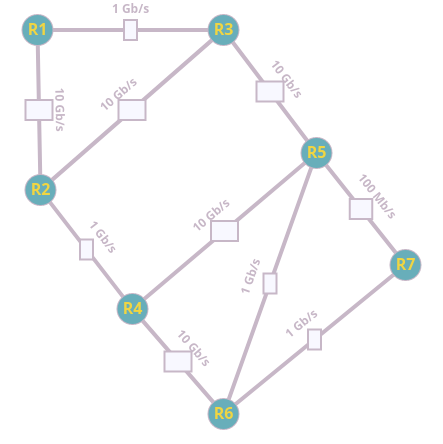

Voici un réseau contenant 7 routeurs R1, R2, ..., R7 et dans lequel le protocole de routage utilisé est OSPF.
| Lien | Coût |
|---|---|
| R1-R2 | ... |
| ... | ... |
| Destination | En passant par | Coût |
|---|---|---|
| R2 | ... | |
| ... |
Question 1
Question 2

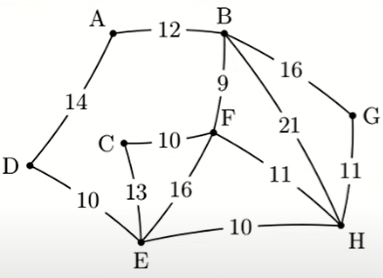

Appliquez l'algorithme de Dijkstra pour trouver le chemin le plus court pour aller de E à F.
Question 3
Appliquez l'algorithme de Dijkstra pour trouver le chemin le plus court pour aller de A à H.
Correction en vidéo : https://www.youtube.com/watch?v=rI-Rc7eF4iw&ab_channel=glassus

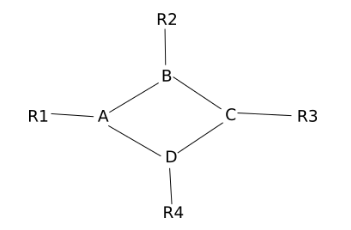

Le réseau schématisé ci-dessous est constitué de 4 réseaux locaux (switch+ordinateurs) : R1, R2, R3 et R4, et de 4 routeurs A, B, C et D.
On donne les débits (bandes passantes) de la connexion entre chaque routeur : A-B : 100 Mbps ; A-D : 1000 Mbps ; B-C : 10 Mbps ; C-D : 10 Mbps.

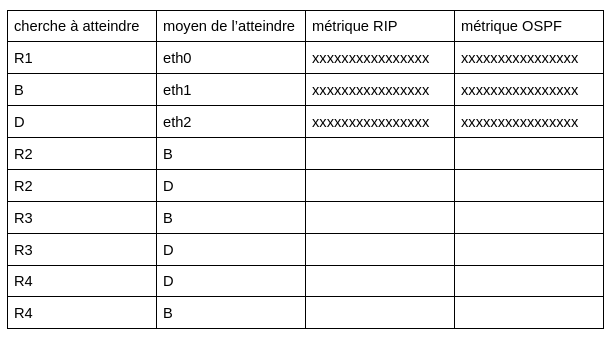

On propose ci-dessous une table de routage pour le routeur A :
1. Complétez la colonne “métrique RIP” du tableau ci-dessus.
2. Complétez la colonne “métrique OSPF” du tableau ci-dessus.
3. Un ordinateur appartenant au réseau local R1 envoie un paquet de données à un ordinateur appartenant au réseau local R2.
4. Le routeur D est en panne. Un ordinateur appartenant au réseau local R1 envoie un paquet de données à un ordinateur appartenant au réseau local R3. Donnez le chemin suivi par ce paquet de données si le routeur A utilise le protocole de routage OSPF. Justifiez votre réponse.
5. La liaison entre 2 routeurs a un coût de 0,2, calculez le débit de cette liaison en bps puis en Mbps.
Cet exercice est tiré du sujet 0 du bac NSI.
On considère un réseau composé de plusieurs routeurs reliés de la façon suivante :

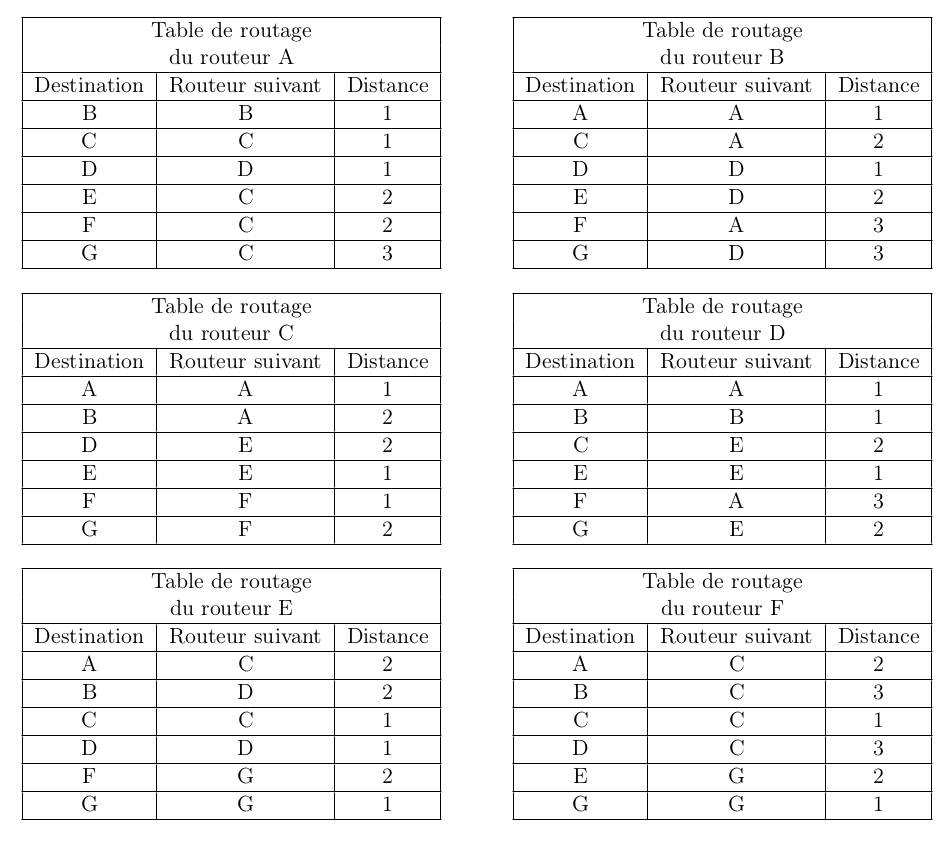

Le protocole RIP permet de construire les tables de routage des différents routeurs, en indiquant pour chaque routeur la distance, en nombre de sauts, qui le sépare d’un autre routeur. Pour le réseau ci-dessus, on dispose des tables de routage suivantes :
Question 1
1) Le routeur A doit transmettre un message au routeur G, en effectuant un nombre minimal de sauts. Déterminer le trajet parcouru.
2) Déterminer une table de routage possible pour le routeur G obtenu à l’aide du protocole RIP.
Question 2
Le routeur C tombe en panne. Reconstruire la table de routage du routeur A en suivant le protocole RIP.
Contrairement au protocole RIP, l’objectif n’est plus de minimiser le nombre de routeurs traversés par un paquet. La notion de distance utilisée dans le protocole OSPF est uniquement liée aux coûts des liaisons. L’objectif est alors de minimiser la somme des coûts des liaisons traversées.
On a rajouté sur le graphe représentant le réseau précédent les différents débits des liaisons. On rappelle que 1 Gb/s = 1 000 Mb/s = $10^9$ bits/s.
Question 3
1) Vérifier que le coût de la liaison entre les routeurs A et B est 0,01.
2) La liaison entre le routeur B et D a un coût de 5. Quel est le débit de cette liaison ?
Question 4
Le routeur A doit transmettre un message au routeur G, en empruntant le chemin dont la somme des coûts sera la plus petite possible. Déterminer le chemin parcouru. On indiquera le raisonnement utilisé.
Cet exercice est tiré du sujet NSI Métropole 2021 J2 (épreuve annulée). Le sujet a été modifié pour corriger les erreurs dans les adresses passerelles.

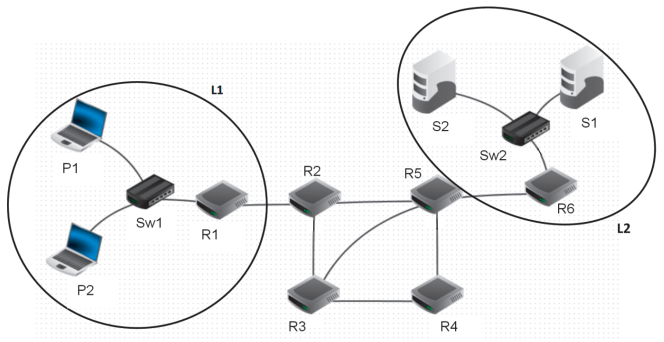

Figure 1 : Réseau d'entreprise
La figure 1 ci-dessus représente le schéma d’un réseau d’entreprise. Il y figure deux réseaux locaux L1 et L2. Ces deux réseaux locaux sont interconnectés par les routeurs R2, R3, R4 et R5. Le réseau local L1 est constitué des PC portables P1 et P2 connectés à la passerelle R1 par le switch Sw1. Les serveurs S1 et S2 sont connectés à la passerelle R6 par le switch Sw2.

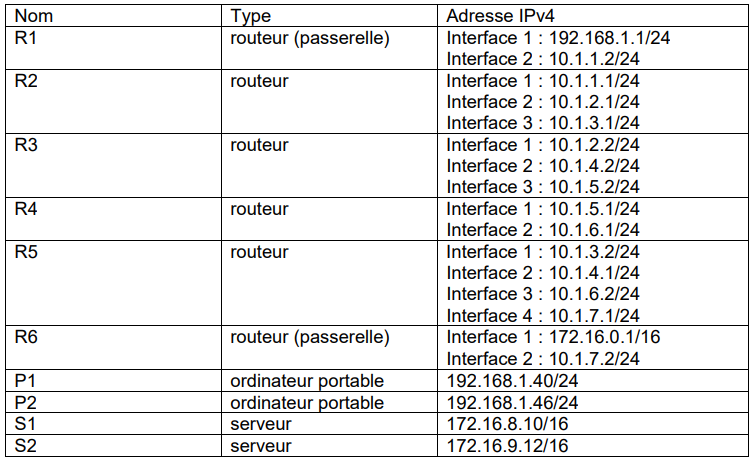

Le tableau 1 suivant indique les adresses IPv4 des machines constituants le réseau de l’entreprise.
Tableau 1 : adresses IPv4 des machines
Rappels et notations
Rappelons qu’une adresse IP est composée de 4 octets, soit 32 bits. Elle est notée X1.X2.X3.X4, où X1, X2, X3 et X4 sont les valeurs des 4 octets. Dans le tableau 1, les valeurs des 4 octets ont été converties en notation décimale.
La notation X1.X2.X3.X4/n signifie que les n premiers bits de poids forts de l’adresse IP représentent la partie « réseau », les bits suivants de poids faibles représentent la partie « machine ».
Toutes les adresses des machines connectées à un réseau local ont la même partie réseau. L’adresse IP dont tous les bits de la partie « machine » sont à 0 est appelée « adresse du réseau ». L’adresse IP dont tous les bits de la partie « machine » sont à 1 est appelée « adresse de diffusion ».
1.a. Quelles sont les adresses des réseaux locaux L1 et L2 ?
1.b. Donner la plus petite et la plus grande adresse IP valides pouvant être attribuées à un ordinateur portable ou un serveur sur chacun des réseaux L1 et L2 sachant que l’adresse du réseau et l’adresse de diffusion ne peuvent pas être attribuées à une machine.
1.c. Combien de machines peut-on connecter au maximum à chacun des réseaux locaux L1 et L2 ? On donne ci-dessous les valeurs de quelques puissances de 2.
| $$2^6$$ | $2^7$ | $2^8$ | $2^9$ | $2^{10}$ | $2^{11}$ | $2^{12}$ | $2^{13}$ | $2^{14}$ | $2^{15}$ | $2^{16}$ | $2^{17}$ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 64 | 128 | 256 | 512 | 1024 | 2048 | 4096 | 8192 | 16384 | 32768 | 65536 | 131072 |
2.a. Expliquer l’utilité d’avoir plusieurs chemins possibles reliant les réseaux L1 et L2.
2.b. Quel est le chemin le plus court en nombre de sauts pour relier R1 et R6 ? Donner le nombre de sauts de ce chemin et préciser les routeurs utilisés.
2.c. La bande passante d’une liaison Ether (quantité d’information qui peut être transmise en bits/s) est de $10^7$ bits/s et celle d’une liaison FastEther est de $10^8$ bits/s. Le coût d’une liaison est défini par $\dfrac{10^8}{d}$ , où $d$ est sa bande passante en bits/s.
| Liaison | R1-R2 | R2-R5 | R5-R6 | R2-R3 | R3-R4 | R4-R5 | R3-R5 |
|---|---|---|---|---|---|---|---|
| Type | Ether | Ether | Ether | FastEther | FastEther | FastEther | Ether |
Tableau 2 : type des liaisons entre les routeurs
Quel est le chemin reliant R1 et R6 qui a le plus petit coût ? Donner le coût de ce chemin et préciser les routeurs utilisés.

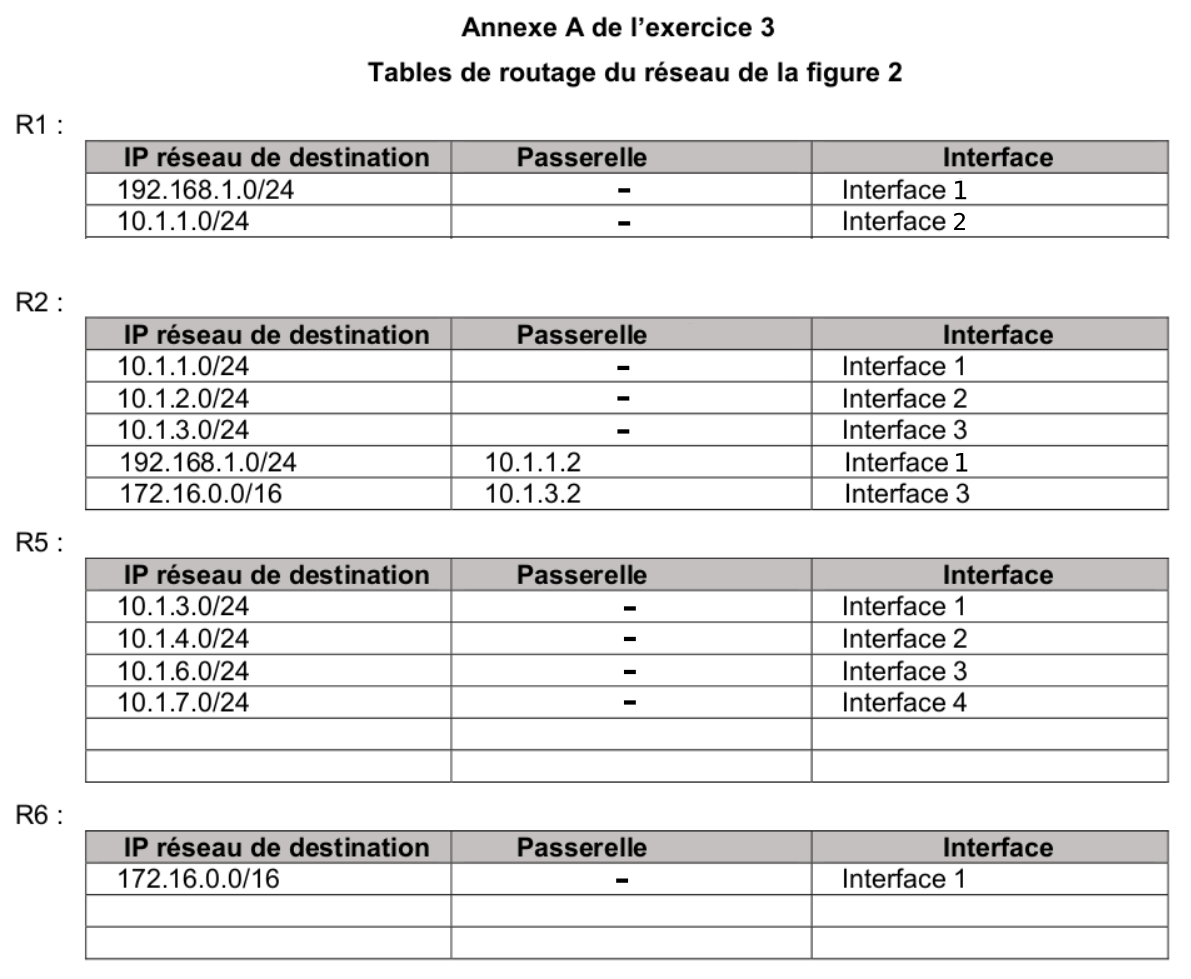

3. Dans l’annexe A figurent les tables de routages des routeurs R1, R2, R5 et R6 au démarrage du réseau. Indiquer sur votre copie ce qui doit figurer dans les lignes laissées vides des tables de routage des routeurs R5 et R6 pour que les échanges entre les ordinateurs des réseaux L1 et L2 se fassent en empruntant le chemin le plus court en nombre de sauts.
Exercice 5 du sujet La Réunion J1 2022.
Cet exercice porte sur : transmission de données dans un réseau, architecture d’un réseau, protocoles de routage, langages et programmation.

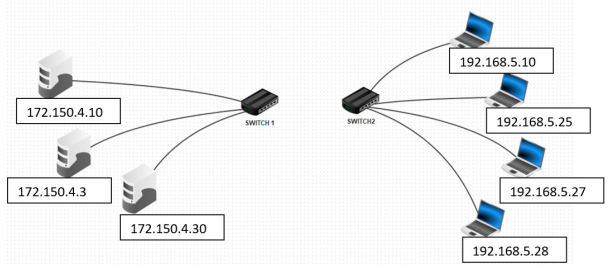

Pour une "LAN PARTY", les organisateurs gèrent deux réseaux différents non liés physiquement suivant le schéma suivant :
Réseau 1 : réseau contenant le commutateur 1 (switch1) ;
Réseau 2 : réseau contenant le commutateur 2 (switch2).
Dans cet exercice, on exploitera la notation CIDR pour l'adressage des deux réseaux.
En notation CIDR, l'adresse IP d'une machine est composée d’une adresse IPv4 et d’une indication sur le masque de sous réseau. Par exemple : 172.16.1.10 / 16 signifie :
La notation CIDR /16 signifie que le masque de sous-réseau a les 16 bits de poids fort de son adresse IP à la valeur 1. C’est-à-dire, pour notre exemple: 11111111.11111111.00000000.00000000.
Le PC3 du réseau 1 a pour adresse IPv4 172.150.4.30/24
1.a. Combien d'octets sont nécessaires pour constituer une adresse IPv4 ?
1.b. Quelle est la notation décimale du masque de sous-réseau du PC3 du réseau 1 ?

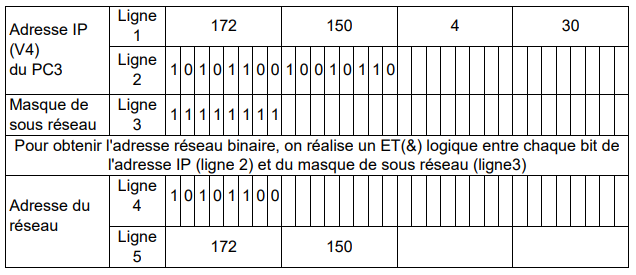

2. Pour déterminer l'adresse IP du réseau, recopier le tableau ci-dessous et compléter les cases vides, en suivant l'ordre des instructions suivantes :
3.a. Parmi les propositions ci-dessous, déterminer, en justifiant, celle(s) qui pourrai(en)t être utilisée(s) pour associer un 4ème PC client au réseau 1:
3.b. Quelle commande permettrait de connaître son adresse IP ?
Les organisateurs décident de faire une partie de jeu vidéo en connectant entre elles les machines des deux réseaux. Toutes les machines doivent être capables de communiquer entre elles.
4. On décide de connecter directement le switch 1 avec le switch 2 pour réaliser cette nouvelle configuration du réseau. Expliquer pourquoi cette solution n’est pas satisfaisante ? Proposer une alternative ?
5. Dans le cadre d'une future "LAN PARTY", l'organisateur veut gérer la liste des IPv4 pour éviter que deux machines aient la même adresse. Il décide de commencer son étude en créant une fonction Python adresse.
Une liste de listes sera utilisée pour stocker les adresses IP des machines du réseau.
Par exemple :
liste_IP = [[192, 168, 10, 1], [192, 168, 10, 25], [192, 168, 10, 13]]La fonction adresse prend en paramètres l'adresse IP (sous la forme d’une liste) que l'on souhaite tester, une liste de listes (comme liste_IP) et :
"pas trouvée, ajoutée" ;"trouvée".Exemples :
>>> liste_IP = [[192, 168, 10, 1], [192, 168, 10, 25], [192, 168, 10, 13]]
>>> adresse([192, 168, 10, 3], liste_IP)
pas trouvée, ajoutée
>>> liste_IP
[[192, 168, 10, 1], [192, 168, 10, 25], [192, 168, 10, 13], [192, 168, 10, 3]]
>>> adresse([192, 168, 10, 25], liste_IP)
trouvée
>>> liste_IP
[[192, 168, 10, 1], [192, 168, 10, 25], [192, 168, 10, 13], [192, 168, 10, 3]]Écrire en langage Python la fonction adresse.
