Les graphes

Introduction

Les graphes sont une structure de données très riche permettant de modéliser des situations variées de relations entre un ensemble d'entités :

entre les ordinateurs du réseau internet ;

Source : Wikipedia, Mro, licence CC BY-SA 3.0

entre des personnes sur un réseau social ;

Source : Pixabay

entre les villes dans un réseau routier ou de distribution ;

Source : Wikipedia, HB, licence CC BY-SA 3.0

entre les atomes d'une molécule ;

Source : Wikipedia, William Crochot, licence CC BY-SA 4.0

entre les ressources du Web (les relations sont les liens hypertextes) ;
entre deux situations dans un jeu ;
etc.

Les relations peuvent être orientées ou non.

Définitions et vocabulaire

Un graphe est constitué d'un ensemble de sommets et dans le cas orienté d'un ensemble d'arcs reliant chacun un sommet à un autre, dans le cas non orienté d'un ensemble d'arêtes entre deux sommets.

Mathématiquement, un graphe $G$ est donc un couple formé de deux ensembles : $X = \lbrace x_1, x_2, \ldots, x_n \rbrace$ dont les éléments sont appelés les sommets et un ensemble $A = \lbrace a_1, a_2, \ldots, a_m \rbrace$ dont les éléments sont appelés les arêtes dans le cas non orienté ou les arcs dans le cas orienté. Une arête (ou un arc) $a_i$ est un couple de deux sommets, par exemple : $a_i = (x_2, x_5)$ symbolise le lien (arête ou arc) entre les sommets $x_2$ et $x_5$. On peut noter $G = (X, A)$.

Vocabulaire des graphes non orientés

Dans le cas des graphes non orientés, les relations entre deux sommets se font dans les deux sens. On appelle ses relations des arêtes (edges en anglais), et on a les définitions suivantes.

Sommets adjacents : deux sommets sont adjacents s'ils sont reliés entre eux par une arête. On dit que l'arête est incidente aux deux sommets.
Voisins d'un sommet $x$ : ce sont tous les sommets reliés à $x$ par une arête.
Degré d'un sommet $x$ : nombre d’arêtes incidentes au sommet, on le note $d(x)$.
Chaîne : séquence ordonnée d'arêtes telle que chaque arête a une extrémité en commun avec l'arête suivante.
Cycle : dans un graphe non orienté, un cycle est une suite d'arêtes consécutives (chaîne) dont les deux sommets extrémités sont identiques.
Boucle : il peut exister des arêtes entre un sommet $x$ et lui-même. Elles sont appelés boucles.

Exemple

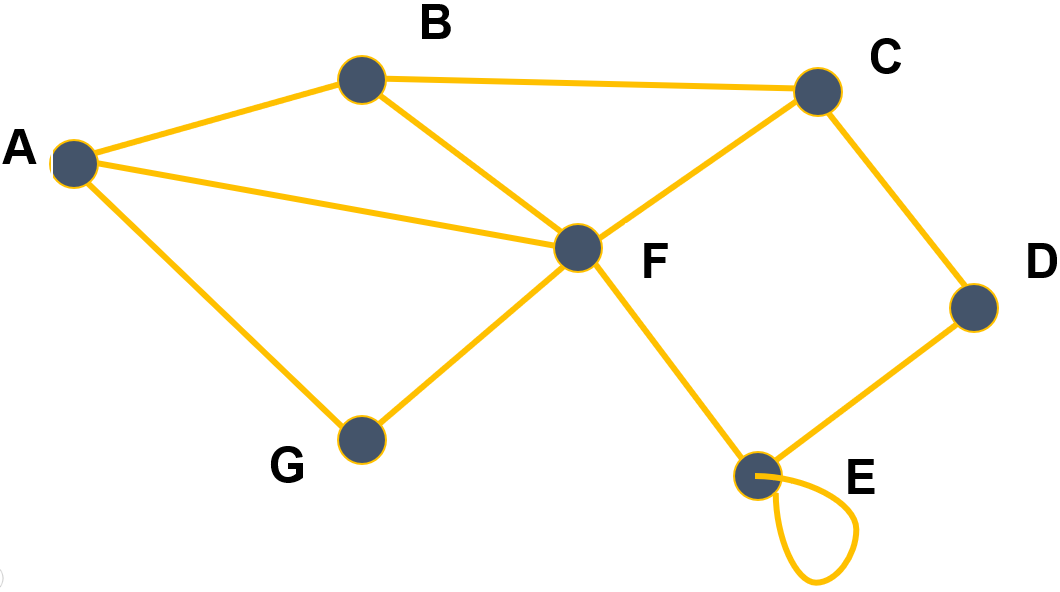

Ce graphe non orienté est donné par :
- un ensemble de sommets : $\lbrace A, B, C, D, E, F, G \rbrace$,
- un ensemble d'arêtes : $\lbrace (A,B), (A,F), (A,G), (B,C), (B, F), \ldots \rbrace$.
Les sommets $A$ et $B$ sont adjacents mais $B$ et $D$ ne le sont pas.
Les voisins du sommet $A$ sont $B$, $F$ et $G$.
Le degré du sommet $A$ est égal à 3 ($d(A)=3$).
$A,B,C,D$ est une chaîne, $A,B,F$ aussi.
$A,F, G,A$ est un cycle.
Il y a une boucle $(E, E)$. Le degré de $E$ est égal à 4.

Vocabulaire des graphes orientés

Dans le cas des graphes orientés, les arêtes ont un sens et elles sont appelées arcs. Par exemple, l'arête $a = (x, y)$ indique qu'il y a un arc d'origine $x$ et d'extrémité finale $y$. De plus, on a les définitions suivantes.

Successeurs et prédécesseurs d'un sommet $x$ : dans un graphe orienté on ne parle plus de voisins d'un sommet mais de ses successeurs et de ses prédécesseurs : le successeurs de $x$ sont tous les sommets $y$ tels qu'il existe un arc $(x, y)$ (de $x$ vers $y$) et les prédécesseurs de $x$ sont tous les sommets $w$ tels qu'il existe un arc $(w, x)$ (de $w$ vers $x$).
Chemin : séquence ordonnée d'arcs consécutifs (on parlait de chaîne dans un graphe non orienté).
Circuit : dans un graphe orienté, un circuit est une suite d'arcs consécutifs (chemin) dont les deux sommets extrémités sont identiques.
Degré d'un sommet $x$ : cette notion existe aussi dans le cas des graphes orientés. On distingue le degré entrant d'un sommet $x$ (noté $d_-(x)$ = nombre de prédécesseurs de $x$) et le degré sortant d'un sommet $x$ (noté $d_+(x)$ = nombre de sucesseurs de $x$). Le degré d'un sommet $x$ vaut $d(x) = d_+(x) + d_-(x)$.
Boucle : ce sont les arcs entre un sommet et lui-même.

Exemple

Ce graphe orienté est donné par :
- un ensemble de sommets : $\lbrace A, B, C, D, E, F, G \rbrace$,
- un ensemble d'arcs : $\lbrace (A,B), (A,F), (B,C), (C,F), (C, D), \ldots \rbrace$.
Les successeurs de $A$ sont les sommets $B$ et $F$, le seul prédécesseur de $A$ est $G$.
Le degré du sommet $A$ est égal à 3 : $d(A)= d_{+}(A) + d_{-}(A) = 2 + 1 = 3$.
$A,B,C,D$ est un chemin mais $A,B,F$ n'en est pas un car il n'y a pas d'arc $(B,F)$ (de $B$ vers $F$).
$A,F,G,A$ est un circuit.
Il n'y a pas de boucle ici.

Graphes valués

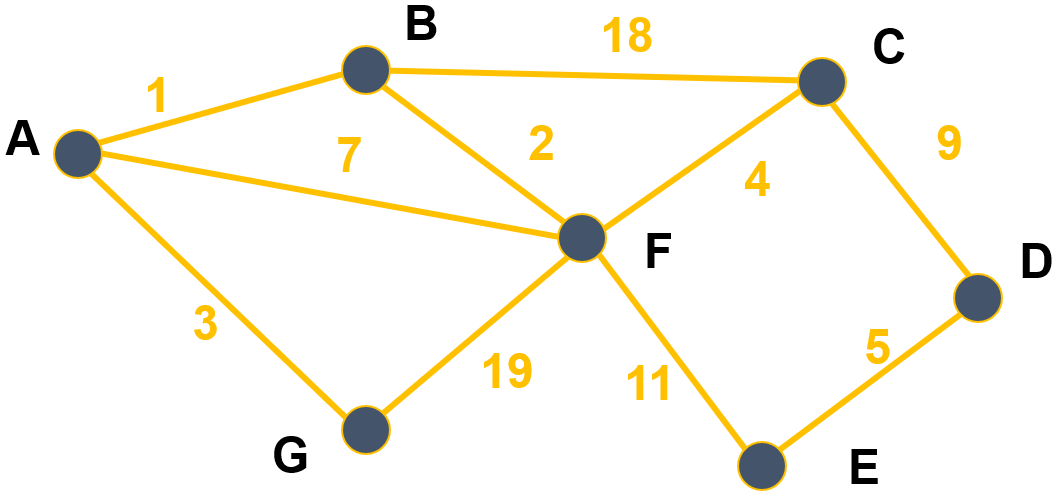

Certains graphes (orientés ou non) sont dits valués : on ajoute un coût (ou valuation, ou poids) à chaque arête/arc. Dans le cas d'un graphe représentant un réseau routier, le coût sur chaque arête pourrait, par exemple, être la distance entre deux villes.

Représentations d'un graphe

Représentation par matrice d'adjacence

Une matrice $M$ est un tableau de nombres, qui peut être représenté en machine par un tableau de tableaux (ou une liste de listes) noté matrice. Chaque nombre de cette matrice est repéré par son numéro de ligne $i$ et son numéro de colonne $j$. On note ce nombre $M_{i,j}$ et on peut y accéder par l'instruction matrice[i][j].

Un graphe à $n$ sommets peut être représentée par une matrice d'adjacence de taille $n\times n$, où la valeur du coefficient d'indice $i,j$ dépend de l'existence d'une arête ou d'un arc reliant les sommets $i$ et $j$.

Exemple (graphe non orienté) : Si les sommets $A, B, C, \ldots$ du graphe

sont respectivement numérotés $0$, $1$, $2$, etc. alors sa matrice d'adjacence est

$$M = \begin{pmatrix} 0& 1& 0& 0& 0& 1& 1 \\ 1& 0& 1& 0& 0& 1& 0 \\ 0& 1& 0& 1& 0& 1& 0 \\ 0& 0& 1& 0& 1& 0& 0 \\ 0& 0& 0& 1& 1& 1& 0 \\ 1& 1& 1& 0& 1& 0& 1 \\ 1& 0& 0& 0& 0& 1& 0 \end{pmatrix}$$

Par exemple, le sommet $C$ correspond à la troisième ligne. Celle-ci contient dans cet ordre les nombres 0, 1, 0, 1, 0, 1, 0 donc cela signifie qu'il y a des arêtes $(C,B)$, $(C, D)$ et $(C,F)$ (les 1) mais pas entre $C$ et les sommets $A$, $C$, $E$ et $G$ (les 0).

Cette matrice peut être mémorisée en machine par le tableau de tableaux suivant.

matrice = [
    [0, 1, 0, 0, 0, 1, 1],
    [1, 0, 1, 0, 0, 1, 0],
    [0, 1, 0, 1, 0, 1, 0],
    [0, 0, 1, 0, 1, 0, 0],
    [0, 0, 0, 1, 1, 1, 0],
    [1, 1, 1, 0, 1, 0, 1],
    [1, 0, 0, 0, 0, 1, 0]
]

Dans le cas d'un graphe non orienté, la matrice d'adjacence est nécessairement symétrique par rapport à sa diagonale : on a $M_{i,j} = M_{j,i}$.

Exemple (graphe orienté) :

C'est le même principe en faisant attention au sens des arcs : $M_{i,j} = 1$ s'il y a un arc d'origine $i$ et d'extrémité $j$ et $M_{i,j} = 0$ sinon. Ainsi, le graphe

a pour matrice d'adjacence

$$M = \begin{pmatrix} 0& 1& 0& 0& 0& 1& 0 \\ 0& 0& 1& 0& 0& 0& 0 \\ 0& 0& 0& 1& 0& 1& 0 \\ 0& 0& 1& 0& 0& 0& 0 \\ 0& 0& 0& 1& 0& 0& 0 \\ 0& 1& 0& 0& 1& 0& 1 \\ 1& 0& 0& 0& 0& 0& 0 \end{pmatrix}$$

Par exemple, le sommet $C$ correspond à la troisième ligne. Celle-ci contient dans cet ordre les nombres 0, 0, 0, 1, 0, 1, 0 donc cela signifie qu'il y a des arcs $(C,D)$ et $(C,F)$ (les 1) mais pas entre $C$ et les autres sommets (les 0).

Comme les arcs ont un sens, la matrice d'adjacence d'un graphe orienté n'est généralement pas symétrique.

Représentation par listes des successeurs

Une autre façon de représenter un graphe est d'associer à chaque sommet la liste des sommets auxquels il est relié. Dans le cas d'un graphe orienté, on parle de liste de successeurs, alors que dans le cas d'un graphe non orienté on parle de liste de voisins.

Une façon simple et efficace est d'utiliser un dictionnaire où chaque sommet est associé à la liste de ses successeurs/voisins.

Exemples :

Le graphe non orienté
peut être représenté par le dictionnaire suivant, où les clés sont les sommets et les valeurs sont les listes de voisins.

dico1 = {
    "A": ["B", "F", "G"],
    "B": ["A", "C", "F"],
    "C": ["B", "D", "F"],
    "D": ["C", "E"],
    "E": ["D", "E", "F"],
    "F": ["A", "B", "C", "E", "G"],
    "G": ["A", "F"]
}

Le graphe orienté
peut être représenté par le dictionnaire suivant, où les clés sont les sommets et les valeurs sont les listes de successeurs.

dico2 = {
    "A": ["B", "F"],
    "B": ["C"],
    "C": ["D", "F"],
    "D": ["C"],
    "E": ["D"],
    "F": ["B", "E", "G"],
    "G": ["A"]
}

Efficacité des représentations

La matrice d'adjacence est simple à mettre en oeuvre mais nécessite un espace mémoire proportionnel à $n \times n$ (où $n$ est le nombre de sommets). Ainsi, un graphe de 1000 sommets nécessite une matrice d'un million de nombres même si le graphe contient peu d'arêtes/arcs. Pour le même graphe contenant peu d'arêtes/arcs, le dictionnaire ne mémoriserait pour chaque sommet que les voisins/successeurs (les 1) sans avoir à mémoriser les autres (les 0). En revanche, pour un graphe contenant beaucoup d'arêtes/arcs, la dictionnaire occuperait plus d'espace mémoire que la matrice d'adjacence.

Cela implique en outre que l'accès aux voisins/sucesseurs d'un sommet est plus rapide avec le dictionnaire car il n'est pas nécessaire de parcourir toute la ligne de la matrice ($n$ valeurs) alors même que celle-ci peut ne contenir que très peu de 1.

De plus, l'utilisation d'un dictionnaire permet de nommer les sommets sans ambiguité et ne les limite pas à des entiers comme c'est le cas pour la matrice d'adjacence (même si on peut associer chacun de ces entiers au sommet correspondant, ce que nous avons fait précédemment).

Enfin, au lieu d'utiliser le type liste (list de Python ici) pour mémoriser les voisins/successeurs, on peut avantageusement utiliser le type ensemble (type prédéfini set de Python) qui est une structure de données permettant un accès plus efficace aux éléments (l'implémentation se fait par des tables de hachage, hors programme de NSI).

✏️ A faire : tous les exercices du notebook d'activités !

Implémentations

La fin de ce cours résume une partie de ce qui a été fait en exercices, notamment deux implémentations du type GrapheNonOriente défini par l'interface suivante :

faire_graphe(sommets) pour construire un graphe (sans les arêtes) à partir de la liste sommets de ses sommets.
ajouter_arete(G, x, y) pour ajouter une arête entre les sommets x et y du graphe G.
sommets(G) pour accéder à la liste des sommets du graphe G.
voisins(G, x) pour accéder à la liste des voisins du sommet x du graphe G.

La première implémentation se fait par une classe GrapheNoMa s'appuyant sur la représentation par une matrice d'adjacence et la seconde par une classe GrapheNoLs s'appuyant sur les listes de successeurs (qui sont les voisins dans le cas d'un graphe non orienté).

On termine en présentant comment passer d'une représentation à l'autre.

Par une matrice d'adjacence

Voici la classe GrapheNoMa s'appuyant sur une matrice d'adjacence.

class GrapheNoMa:
    def __init__ (self, sommets):
        self.som = sommets
        self.dimension = len(sommets)
        self.adjacence = [[0 for i in range(self.dimension)] for j in range(self.dimension)]

    def ajouter_arete(self, x, y):
        i = self.som.index(x)
        j = self.som.index(y)
        self.adjacence[i][j] = 1
        self.adjacence[j][i] = 1

    def sommets(self):
        return self.som

    def voisins(self, x):
        i = self.som.index(x)
        return [self.som[j] for j in range(self.dimension) if self.adjacence[i][j] == 1]

Par une liste de successeurs

Voici la classe GrapheNoLs s'appuyant sur un dictionnaire contenant les listes de successeurs de chaque sommet.

class GrapheNoLs:
    def __init__ (self, sommets):
        self.som = sommets
        self.dic = {sommet: [] for sommet in self.som} # création par compréhension

    def ajouter_arete(self, x, y):
        if y not in self.dic[x]:
            self.dic[x].append(y)
        if x not in self.dic[y]:
            self.dic[y].append(x)

    def sommets(self):
        return self.som

    def voisins(self, x):
        return self.dic[x]

On peut alors créer des graphes comme objets de ces deux classes et leur ajouter des arrêtes.

>>> g1 = GrapheNoMa(["a", "b", "c", "d"])  # implémentation par matrice d'adjacence
>>> g1.ajouter_arete("a", "b")
>>> g1.ajouter_arete("a", "c")
>>> g1.ajouter_arete("c", "d")

>>> g2 = GrapheNoLs(["a", "b", "c", "d"])  # implémentation par liste de successeurs
>>> g2.ajouter_arete("a", "b")
>>> g2.ajouter_arete("a", "c")
>>> g2.ajouter_arete("c", "d")

On peut accéder aux graphes à travers les fonctions de l'interface du type abstrait de manière totalement identique.

>>> g1.sommets()
['a', 'b', 'c', 'd']
>>> g1.voisins("c")
['a', 'd']

>>> g2.sommets()
['a', 'b', 'c', 'd']
>>> g2.voisins("c")
['a', 'd']

En Python, un utilisateur malin pourra observer la façon dont sont mémorisées les graphes dans les deux cas :

>>> g1.adjacence
[[0, 1, 1, 0], [1, 0, 0, 0], [1, 0, 0, 1], [0, 0, 1, 0]]
>>> g2.dic
{'a': ['b', 'c'], 'b': ['a'], 'c': ['a', 'd'], 'd': ['c']}

Mais nous avons vu qu'il est possible de palier à ce problème en définissant une méthode de représentation identique dans chacune des deux classes pour masquer cette différence d'implémentation, qui importe peu à l'utilisateur de la classe.

Passage d'une représentation à l'autre

Les deux implémentations sont totalement équivalentes et on peut passer de l'une à l'autre simplement en énumérant les sommets et les voisins depuis une représentation tout en construisant l'autre représentation.

Par exemple, la fonction suivante permet de passer d'une matrice d'adjacence à une liste de successeurs (la fonction de traduction réciproque est similaire).

def ma_to_ls(gma):
    gls = GrapheNoLs(gma.sommets())
    for x in gma.sommets():
        for y in gma.voisins(x):
            gls.ajouter_arete(x,y)
    return gls

>>> g3 = ma_to_ls(g1)
>>> g1.adjacence  # représentation de départ
[[0, 1, 1, 0], [1, 0, 0, 0], [1, 0, 0, 1], [0, 0, 1, 0]]
>>> g3.dic  # traduction
{'a': ['b', 'c'], 'b': ['a'], 'c': ['a', 'd'], 'd': ['c']}

On peut implémenter le type abstrait GrapheOriente de façon quasiment similaire (fait en exercices).

Bilan

Le graphe est une structure de données permettant de modéliser de nombreuses situations de la vie courante.
Il est définit par un ensemble de sommets et de liaisons. Ces liaisons peuvent être orientées ou non et on les appelle alors respectivement des arcs ou des arêtes.
On peut représenter en machine un graphe par une matrice d'adjacence ou par un dictionnaire contenant les listes de successeurs (de chaque sommet).
La programmation par des classes de deux implémentations d'un graphe non orienté (resp. orienté) a prouvé que celles-ci étaient indépendantes de l'interface du type abstrait GrapheNonOriente (resp. GrapheOriente) et qu'elles sont équivalentes, on peut notamment passer de l'une à l'autre facilement.
Nous verrons dans un prochaine chapitre différents algorithmes sur les graphes (parcours en profondeur d'abord, en largeur d'abord, repérer des cycles, recherche de chemin dans un graphe).
